摆线针轮减速机产品描述：

摆线针轮减速机是一种应用行星传动原理，采用摆线轮啮合的新型传动装置。在输入轴上装有一个180º的双偏心套，又在偏心套上装有两个滚柱轴承，形成H结构，两个摆线轮的中心孔即形成了偏心轴承的滚道，并由摆线轮与针轮上一组针齿相啮合，组成齿差为一齿的内啮合减速机构。

产品主要结构性能特点：

⒈摆线减速机减速比大，效率高：单级传动减速比为9-87，双级传动减速比为121-5133，多级组合可达数万，且针齿啮合系套式滚动摩擦，啮合表面无相对滑动，故单级减速效率达94%。

⒉针轮减速机运转平稳，噪音小：在运转中同时接触的齿对数多，重合度大，运转平稳，过载能力强，震动和噪音低，各种规格的机型噪音小。

⒊使用可靠，寿命长：因为主要零件是采用高碳合金钢淬火处理（HRC58-62），再精磨而成，且摆线齿与针齿套啮合传递至针齿形成滚动摩擦，摩擦系数小，使啮合区无相队滑动，磨损极小，所以经久耐用。

⒋结构紧凑，体积小：与同功率的其它减速机相比，重量体积小1/3以上，由于是行星传动，输入轴和输出轴再同一轴线上，以获得尽可能小的尺寸。

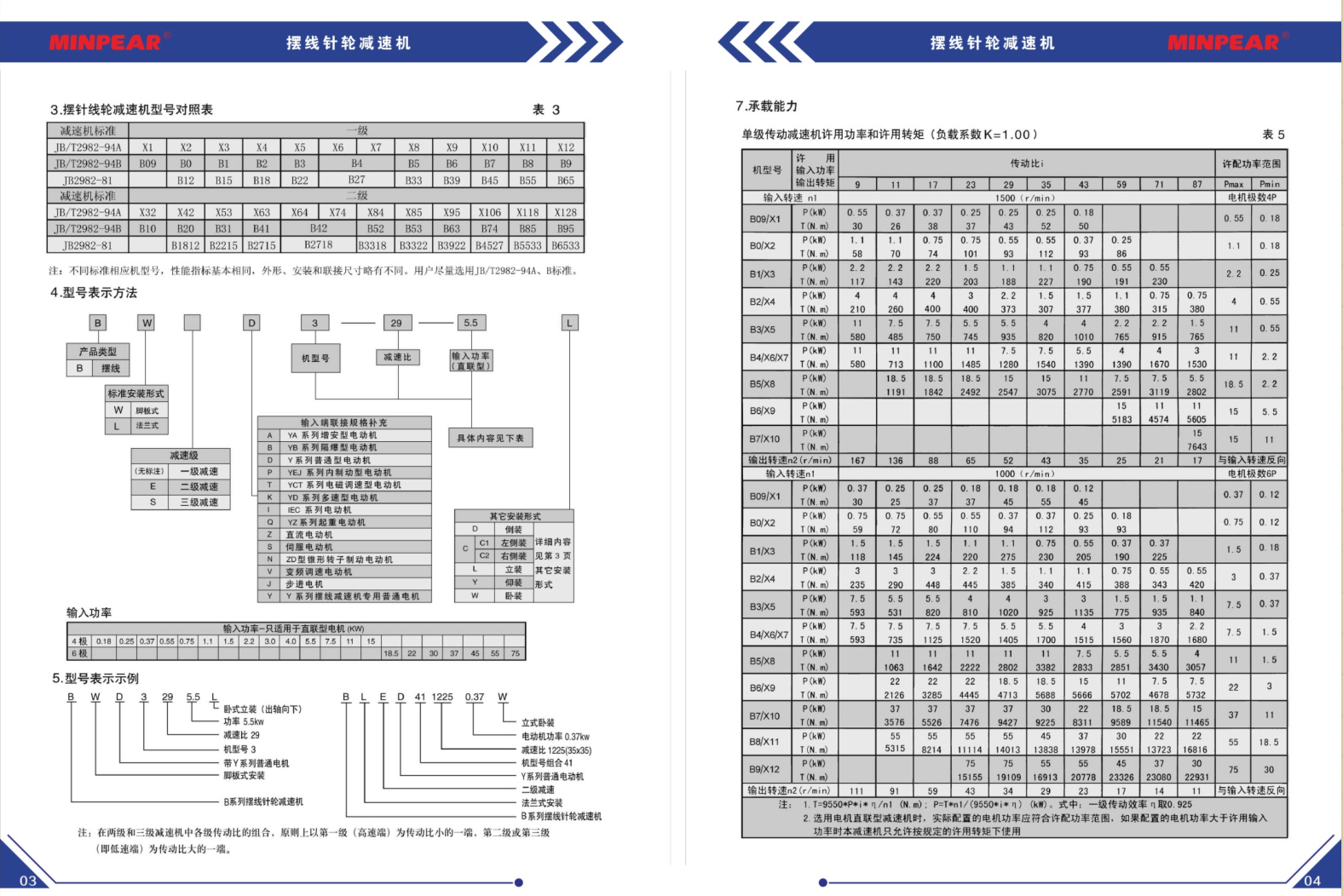

技术参数范围：

⒈输入功率：0.37-55KW；

⒉减速比：单级：9-87，双级：121-7569，三级：2057-658503；

⒊输出扭矩：150-20000N.m。
